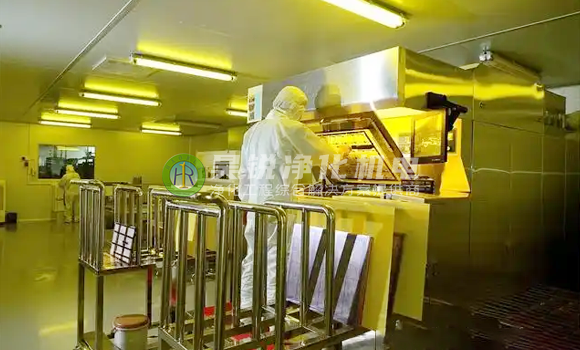

在半導體行業，潔凈室裝修不僅需要控制顆粒物（如ISO 14644標準），還需嚴格管理 AMC（Airborne Molecular Contamination，氣態分子污染物），這是影響芯片良率的關鍵因素之一。以下是半導體潔凈室AMC控制的 關鍵技術解析與裝修要點：
| 類型 | 主要來源 | 典型危害 | 允許濃度（參考） |
|---|---|---|---|
| 酸性氣體 | 工藝化學品（HF、HCl） | 腐蝕金屬線路（Al/Cu） | ≤0.1 ppb（65nm以下制程） |
| 堿性氣體 | 氨氣（NH?）、胺類 | 導致光刻膠T型頂缺陷 | ≤1 ppb（DUV光刻區） |
| 有機物 | VOC（溶劑、硅油揮發） | 在晶圓表面形成碳化層 | ≤50 ppb（ISO 14644-8 Class 2） |
| 摻雜物質 | B、P、As等摻雜劑泄漏 | 改變半導體電學特性 | ≤0.01 ppb（先進制程） |
國際半導體技術路線圖（ITRS）：要求AMC控制與顆粒物同級（如45nm制程需AMC Class 3對應ISO Class 3）；
SEMI F21-1102：定義了AMC檢測方法及分級標準。
裝修材料要求：
墻面/吊頂：電解鋼板（鍍鋅層≥20μm） 替代彩鋼板（減少有機揮發）；
地面：無溶劑聚氨酯砂漿（VOC排放≤50μg/m3）；
密封膠：鉑金催化硅膠（避免硫化物釋放）。
必須檢測：材料需通過 TD-GC/MS（熱脫附-氣相色譜質譜） 釋氣測試。
過濾層級：
| 過濾器類型 | 功能 | 安裝位置 | 更換周期 |
|---|---|---|---|
| 化學濾網 | 去除酸性/堿性氣體（浸漬活性炭） | HVAC新風入口 | 6-12個月 |
| ULPA+AMC | 聯合過濾顆粒物+有機物 | FFU末端 | 18-24個月 |
| 局部 scrubber | 處理工藝廢氣（如HF） | 刻蝕設備排氣口 | 實時監測更換 |
效率要求：對0.3μm顆粒+AMC的過濾效率≥99.9995%（SEMI F21 Class 1）。
AMC控制流型：
垂直單向流：AMC敏感區（如光刻間）換氣次數≥60次/h；
微環境隔離：使用 迷你環境（Mini-Environment） 隔離高污染設備（如CMP）。
壓差梯度：AMC控制區對外保持 +15Pa，防止外部污染物滲入。
監測技術對比：
| 技術 | 檢測范圍 | 精度 | 典型設備 |
|---|---|---|---|
| 離子色譜 | 酸性/堿性氣體 | 0.01 ppb | 梅特勒托利多ACM-5000 |
| PID傳感器 | VOC（苯系物等） | 1 ppb | RAE Systems ppbRAE |
| FTIR | 多組分AMC同步分析 | 0.1 ppb | Thermo Fisher Antaris |
布點原則：每200㎡設1個在線監測點，關鍵工藝區（如光刻）每50㎡1個。
AMC控制SOP：
人員禁止使用化妝品/香水（氨類來源）；
設備移入前需經 VOC清洗+氮?dú)獯祾?/strong>；
每月進行 AMC映射測試（Contamination Mapping）。
振動控制：
光刻機區域地面振動需≤ 1μm/s（VC-D級）；
采用 氣浮隔震平臺 + 獨立地基。
EMI屏蔽：
墻體/吊頂內襯 銅網屏蔽層（≥60dB衰減）；
電纜管道需 金屬軟管屏蔽。
禁用材料清單：
含硅材料（導致晶圓污染）；
含銅/鋅部件（與工藝氣體反應）。
AMC超標處理：
設置 緊急 purge 系統（氮?dú)庵脫Q，30秒內降至安全值）；
備用化學過濾器 自動切換功能。
| 項目 | 傳統潔凈室 | AMC控制增強方案 | 增量成本 |
|---|---|---|---|
| 化學過濾器 | 無 | 50萬元 | +50萬元 |
| 低釋氣材料 | 200萬元 | 300萬元 | +100萬元 |
| 在線監測系統 | 10萬元 | 80萬元 | +70萬元 |
| 總成本 | ~3000萬元 | ~3220萬元 | +7.3% |
臺積電5nm工廠：
采用 全廠AMC閉環控制系統，VOC控制在≤5 ppb；
化學過濾器占比達空調系統成本的40%。
三星電子：
光刻區使用 局部ISO 1級微環境 + 氨氣吸附濾網。
提示：AMC控制需在潔凈室設計階段即納入規劃，后期改造難度極大。建議優先選擇有 半導體Fab廠項目經驗 的凈化工程公司（如中國電子系統工程第四建設有限公司）。
